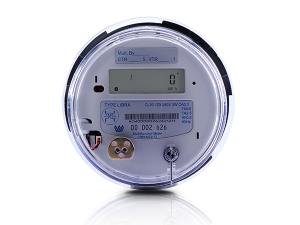

Compteur intelligent triphasé ANSI

Le compteur intelligent triphasé ANSI de Nous est principalement conçu pour les marchés industriels et commerciaux de norme ANSI C12. Il est configurable avec plusieurs méthodes de mesure d'énergie, intégré au module de communication à deux voies remplaçable pour fournir des fichiers de configuration de paramètres de compteur Buddy2. Ce compteur d'énergie prend en charge une interface de communication optique de type optique 2, et adopte une interface d'extension RAM.

Caractéristiques principales du compteur intelligent triphasé ANSI
1. Enregistrement d'énergie de haute fiabilité, haute précision (meilleure que la précision de classe CA 0.2), pour répondre aux exigences d'application des consommateurs d'énergie.
2. Le compteur intelligent triphasé ANSI prend en charge quatre types d'énergie, à savoir l'énergie avant, l'énergie inverse, l'énergie avant + inverse et l'énergie avant – inverse comme méthodes d'accumulation d'énergie.
3. Il prend en charge plusieurs modules de communication branche et utilise, à savoir RS485/232, le support de ligne électrique, le sans fil et l'Ethernet, etc.
4. Notre produit prend en charge les fonctions de comptage intelligent tel que la demande, la durée d'utilisation, l'enregistrement des événements et le contrôle de charge.
5. Le compteur intelligent triphasé ANSI prend également en charge les fonctions de mesures supérieures, tels que la surveillance de la qualité d'énergie réactive, de l'onde harmonique et réactive.
6. Conception anti-sabotage d'électricité; capable de détection de compteur inversé, perturbations de champ magnétique externe ou arrachement et autres événements anormaux.
7. Notre produit adopte l'affichage LCD ou les méthodes d'affichage d'énergie fournies avec la fonction de rétro-éclairage pour l'allumage automatique du rétro-éclairage par boutons-poussoirs.
8. Le compteur d'électricité est capable de remplacement de la batterie, sans ouverture du couvercle interne. Il est aussi utilisé pour maintenir l'horloge, ou l'affichage et la lecture des compteurs et autres fonctions auxiliaires en cas de coupure de courant.
9. Le compteur intelligent adopte en option le relais de courant maximal intégré de 200A pour commutateur à distance marche / arrêt, de manière à réaliser la fonction de contrôle de charge.
10. Plate-forme de produits modulaires; Compactable avec divers modules de fonctions prolongées, sans aucune nécessité de calibrer le compteur; Modules fonctionnels en option, y compris la demande, le temps d'utilisation, les courbes de charge et d'autres modules de communication.
11. Le compteur intelligent triphasé norme ANSI prend en charge l'interconnexion de communication, permettant le schéma de communication de tiers intégré dans le produit.

Paramètres techniques de compteur intelligent

Données techniques Compteur avec transformateur de courant Compteur à connexion directe
Tension nominale 120~480V
Gamme de tension 80%Un ~ 120%Un
Courant nominal 2.5(20)A 30(200)A, 15(100)A
Courant de démarrage 0.01A 0.1A
Fréquence 50 Hz ± 5%, 60 Hz ± 5%
Précision du comptage d'énergie actif /réactif CA0.2
Indice de protection IP54,UL50
Température de fonctionnement -30 ℃ ~ + 60 ℃
Limite de température de fonctionnement -35 ℃ ~ + 70 ℃
Température de stockage / transport -40 ℃ ~ + 85 ℃
Humidité ≤ 95%, sans condensation
Consommation électrique ≤ 2W, 10VA
Durée de vie ≥ 15 ans
Méthodes de câblage
Formes Volts/Services SC/TR Classes TA Kh
9S (8S) 3 fils 120-480, 3 éléments TR 20 2.5 1.8
16S (15S) 4 fils 120-480, 3 éléments SC 200/100 30/15 21.6
1S 2 fils 120-480, 1 élément SC 200/100 30/15 3.6
2S 3 fils 120-480, 1.5 éléments SC 200/100 30/15 7.2
3S 2 fils 120-480, 1 élément TR 20 2.5 0.3
4S 3 fils 120-480, 1.5 éléments TR 20 2.5 0.6
5S 3 fils 120-480, 2 éléments TR 20 2.5 1.2
12S 3 fils 120-480, 2 éléments SC 200/100 30/15 14.4

Nous Group est un fournisseur chinois de système, de service et de compteur intelligent triphasé. Notre société produit et commercialise chaque année 10 millions de compteurs intelligents différents. Le service professionnel OEM ou ODM est disponible sur demande.

Fonctions de mesure du compteur intelligent triphasé

1. Energie active
Total de Kwh d'éléments délivrés uniquement
Total de Kwh d'éléments reçus uniquement
Total de Kwh d'éléments |délivrés| - |reçus|
Total de Kwh d'éléments |délivrés| + |reçus|
Kwh par élément délivré
Kwh par élément reçu
Kwh per élément |délivré| - |reçu|
Kwh per élément |délivré| + |reçu|

Energie réactive
Total de Kvarh d'éléments retardés uniquement
Total de Kvarh d'éléments principaux uniquement
Total de Kvarh d'éléments |retardés| - |principaux|
Total de Kvarh d'éléments |retardés| + |principaux|
Kvarh par élément retardé
Kvarh par élément principal
Kvarh par élément |retardé| - |principal|
Kvarh par élément |retardé| + |principal|

Energie réelle
Total de Kvah des éléments phaseurs
Kvah par élément

Puissance active
Total de Kw d'éléments délivrés uniquement
Total de Kw d'éléments reçus uniquement
Total de Kw d'éléments |délivrés| + |reçus|
Kw par élément délivré
Kw par élément reçu
Kw par élément |délivré| + |reçu|

Puissance réactive
Total de Kvar d'éléments délivrés uniquement
Total de Kvar d'éléments reçus uniquement
Total de Kvar d'éléments |délivrés| + |reçus|
Kvar par élément délivré
Kvar par élément reçu
Kvar par élément |délivré| + |reçu|

Puissance réelle
Total de Kva d'éléments de phaseurs
Kva par élément

Tension
Tension ligne neutre par élément

Courant
Courant ligne neutre par élément

Facteur de puissance
PF moyen d'éléments de phaseurs
PF par élément
PF moyen mensuel
PF minimal mensuel

Angle de tension
Angle de tension A à B
Angle de tension A à C

Mesure de tension de déséquilibre

Mesure de fréquence

Fonctions du compteur intelligent triphasé
Système de facturation: 5 sortes d'enregistrement et 4 registres de demande. Y compris le registre TOU et total.
Mesure TOU: Jusqu'à 4 niveaux, 4 saisons, type 4 jours, vacances
Demande: Demande de blocage ou demande de rouleau
Enregistrement d'événements: 300 articles peuvent être enregistrés et plus de 80 types d'événements sont enregistrés.
Profil de charge: Mémoire flash 32 Mbit pour l'enregistrement; jusqu'à 16 canaux; 1 ~ 60 minutes programmables
Batterie: 1200mA utilisée pour éteindre et RTC.
DIDO: Jusqu'à 4 DI (KY) et 1 DO (KYZ); La fonction peut être programmable.

Communication du compteur intelligent
Mode de communication: Support G3-PLC, GPRS, ZIGBEE, RS485, RS232, etc.
Protocole de communication: ANSIC12.18, Modbus RTU
